Během několika desítek sekund pořídit velmi přesný trojrozměrný počítačový model vybrané části pacientova těla.

Nejdříve proběhne zdraví neškodné snímání povrchu těla fungující na optickém principu.

Za několik sekund máme k dispozici vícevrstvý 3D model s informací o rozměrech, barvě či teplotě.

Každý z takto vytvořených modelů má několik vrstev, mezi kterými můžeme přepínat:

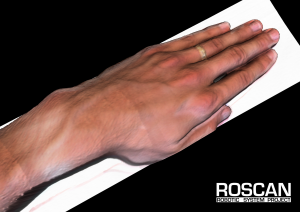

	Barva Vrstva, zobrazující tělo tak, jak jej vidíme. Jsou na ní vidět popáleniny, zranění, jizvy nebo námi označené body (markery). Vhodná k měření rozměrů (např. otoků, jizev, popálenin, …)

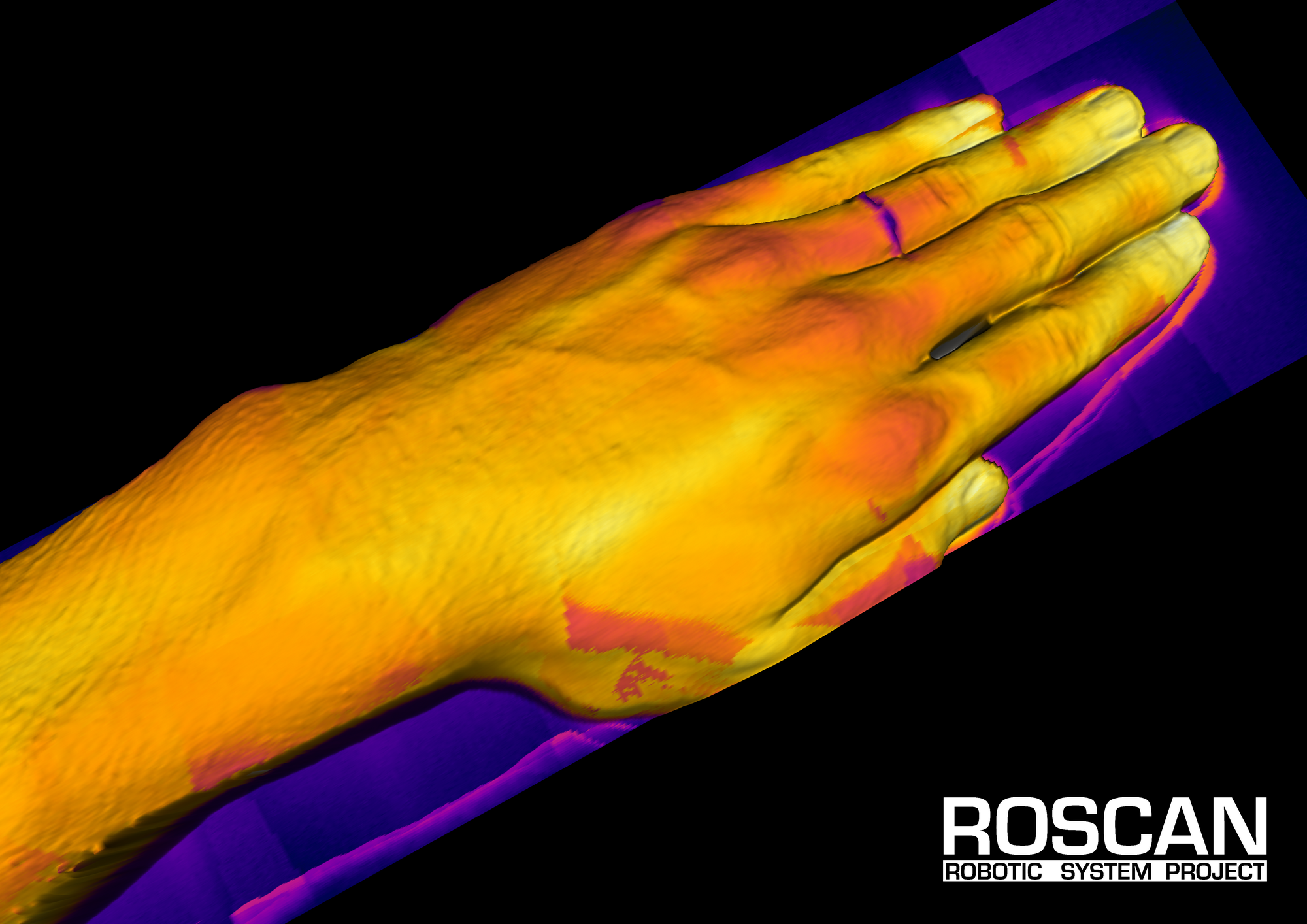

	Teplota Barevně znázorněná teplota těla. Jsou na ní vidět nekrotické tkáně, otoky či centra zánětů. Lze zjisti přesnou teplotu vybraného místa.

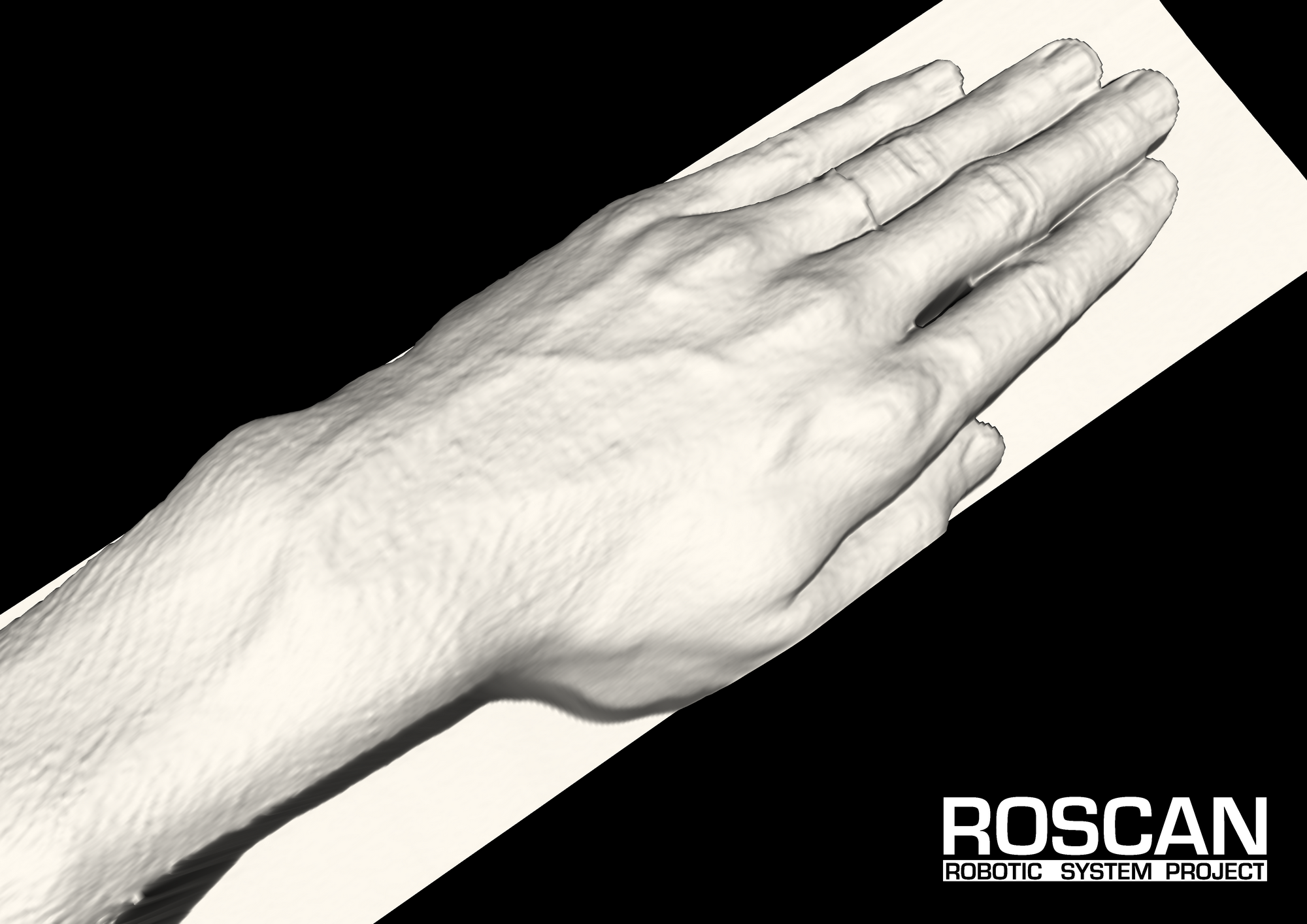

	Samotný povrch Někdy nám barva povrchu zakrývá nějakou důležitou anomálii, a tak je vhodné zobrazit si jen čistý tvar těla. Díky rozlišení pod 0,2 mm jsou na něm vidět i ty nejmenší nerovnosti.

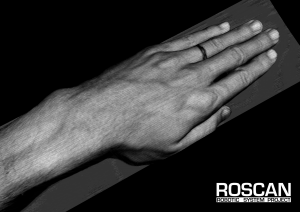

	Hrubost Barevné znázornění, zda je povrch lesklý či matný nebo hrubý.



Hlavní parametry zařízení

Polohová přesnost bodů modelu (absolutní poloha bodu v prostoru, 3 sigma)	0,18 mm
Rychlost snímání (celé předloktí je nasnímáno přibližně za 1 min.)	3 cm / s
Skenovací trajektorie (lze nastavit takovou trajektorii, abychom byli schopni naskenovat každou část těla)	programovatelná
Snímané veličiny (polohou myslíme určení polohy každého bodu těla v modelu)	poloha, barva, teplota
Cena jednoho vytvořeného modelu (platíte pouze spotřebu elektřiny)	jednotky Kč
Formát uložených dat (ke skeneru máme svůj vlastní SW pro analýzu)	interní
Možnosti exportu do dalších programů (data je možné exportovat jako stínovaný Mesh nebo barevný Point cloud)	PLY, PTS, XYZ



Možnosti software pro analýzu

Vytvořené modely je dále možné analyzovat v našem vlastním software RoScan Analyzer, který umožňuje:

Zobrazování 3D modelů

Otáčení a posouvání modelu v prostoru, přibližování.
Přepínání vrstev (jen povrch, barva, teplota, odrazivost, lesklost).
Nastavitelné barevné škály pro zobrazení nevizuálních veličin (teplota, hrubost).
Zobrazení přesných hodnot ve vybraném bodě nebo oblasti.

Bezdotykové měření rozměrů vybraných částí těla

Měření vzdálenosti (mm): přímo mezi body, mezi body po povrchu, obvod ohraničené oblasti (délka kostí, řezné rány, obvod svalu, …).
Měření úhlů (°): úhel mezi třemi vybranými body (správné držení těla, rozsah kloubů, …).
Měření plochy povrchu (mm2): plocha vymezené oblasti, celého modelu (velikost popáleniny, rozsah úrazu, …).
Měření objemu (mm3): objem celého modelu, části vymezené řeznou rovinou nebo řeznou lomenou plochou (objem svalstva, velikost otoku, …).

Další funkce jsou na vás

Nesnažíme se vám prodat hotový produkt. Toto je výzkumný projekt, jehož cílem je vyvinout nové zobrazovací zařízení, které přináší nové diagnostické informace, nebo nahrazuje stávající drahé zobrazovací metody.

Zařízení je stále ve vývoji a my hledáme klinické partnery, kteří by nám pomohli s vytipováním dalších aplikací, pro které by mohl být RoScan užitečný.
